产品名称:双工位点锡极悦激光焊一体机

产品详情

        一、产品概述

        双工位点锡极悦激光焊一体机,双工位进出料,双CCD智能识别定位。由多轴伺服运动系统,自动点锡膏系统,半导体极悦激光器及其控制系统等组成。采用我司自主研发的集成实时红外温度反馈、CCD定位、极悦激光、极悦激光光学指示器和无影光五光同轴(消色差镜头)所构成的光学系统;通过自主开发的锡焊软件,可在焊接过程中实时监控焊接过程的完成情况。特有PID算法,在线温度反馈系统,能实时控制焊接温度,从而提高焊接良品率和效率。本产品适用面广,可应用于在线生产,也可单独加工。

二、产品特点

1.采用红外温度传感器,可实时监控焊点温度,保证焊点温度在设定焊接温度范围内,防止温度过高对焊盘以及元件的损坏。

2.系统锡焊过程中不与工件接触,无接触应力产生。

3.热辐射小。

4.无静电产生。

5.极悦激光升温速度快,焊接速度快。

6.可焊接狭窄区域及微型元件, 空间限制小。

7.耗材少,更省成本。

8.采用CCD视觉系统,可视化编程, 操控简单。

9.集成5光路同轴消色差系统,将视觉、红外测温、指示光、极悦激光、无影光高度集成在一套光学系统, 技术先进,焊接工艺包容范围更广。

三、产品参数

供电电源

AC220V/50HZ

产品功耗

500W

新风系统

100W标配

使用环境

常温25±5

锡膏规格

极悦激光锡膏

极悦激光功率

50W,70W,100W选配

定位方式

CCD定位/机械定位

产品尺寸

1000X1280X1780mm

工作距离

100mm-150mm可调

光斑类型

圆形光斑,异性光斑选配

有效行程

800X600X100mm

操作方式

站姿

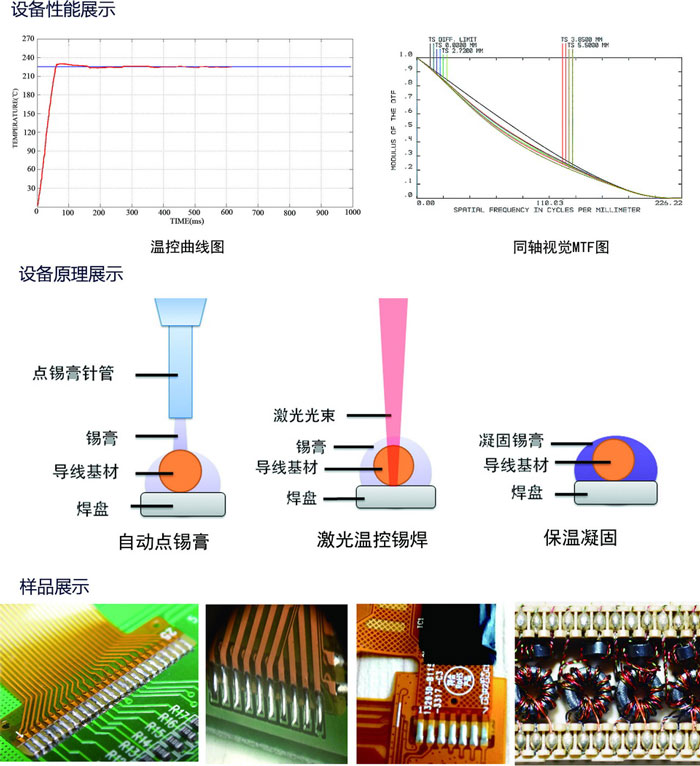

 四、设备性能及样品图

极悦激光锡焊机
